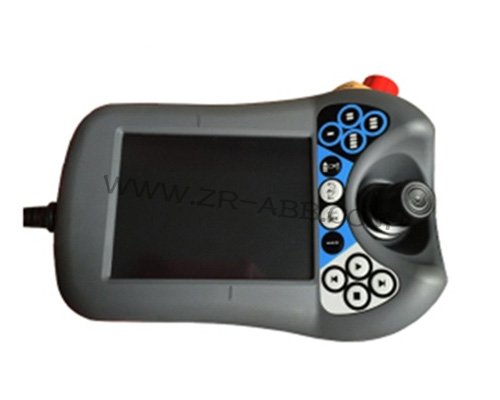

ABB機器人IRC5示教器是整機人機交互的關鍵載體，承擔著程序編寫、運動調試、設備狀態監測及參數微調等核心任務，廣泛服務于高端制造各細分場景。黑屏故障作為其高發問題，不僅表現為屏幕無圖像輸出，部分案例中還會伴隨按鍵失效、通訊中斷，即便機器人可維持自動運行，也無法實現人工干預與狀態監控，直接打亂生產節拍。這類故障的誘因復雜多樣，并非局限于單一硬件損壞，需結合故障觸發前的操作、伴隨現象精準溯源，ABB機器人維修秉持“先應急止損、后深度檢修”的原則處置，全程規避盲目操作帶來的二次損壞。



精準溯源黑屏誘因，需以故障觸發場景為核心切入點，結合細節特征鎖定問題方向。開機通電后屏幕無任何反應，且電源指示燈處于熄滅狀態，大概率是供電鏈路出現斷點，或是示教器內置電源模塊損壞；電源燈正常亮起但屏幕漆黑，借助強光照射可模糊看到界面輪廓，說明主板信號輸出正常，故障集中在背光系統；作業過程中受振動、線纜拉扯影響突然黑屏，多與連接線束松動、接口接觸不良相關；閑置狀態下自動黑屏，重啟后能短暫恢復正常，需警惕系統節能設置異常或固件運行故障。依托這些場景細節，可快速避開無效排查，提升ABB機器人維修針對性。



針對黑屏故障，優先執行應急處置與外部排查，無需拆機即可解決近六成簡單問題，同時降低拆機操作風險。第一步核查供電鏈路，確認示教器與IRC5控制柜的連接線插裝到位，鎖緊螺母旋緊至無松動，插拔接口時留意是否存在卡滯、接觸不良的情況。借助萬用表檢測控制柜對應接口的輸出電壓，對比示教器標稱電壓范圍，若電壓無輸出或偏差超出允許值，需進一步檢查控制柜內對應回路的保險絲，熔斷后更換同規格配件，若保險絲反復熔斷，需同步排查電源模塊輸出穩定性，避免遺漏隱性故障。



排除供電鏈路問題后，轉向系統設置與固件狀態排查。部分黑屏現象并非故障所致，而是誤觸背光節能模式引發，長按示教器使能鍵或電源鍵3-5秒，觀察屏幕是否能正常喚醒。若喚醒無效，可通過控制柜系統界面調取示教器背光設置，核查超時休眠參數，調整至契合生產需求的區間，杜絕自動黑屏干擾。若重啟示教器后屏幕短暫點亮隨即再次黑屏，需通過RobotStudio軟件核查系統固件版本，老舊版本易因兼容性問題出現運行故障，升級至官方認證的穩定版本即可改善，升級前務必完整備份程序與參數，防止數據丟失。



外部排查無果后，方可開展拆機檢修，操作前必須做好全流程安全防護。先斷開示教器供電，佩戴防靜電手環避免靜電擊穿內部精密元件，逐步拆除后殼固定螺絲，注意隱藏在橡膠塞內的深層螺絲需逐一取出，嚴禁強行撬動殼體造成破損。打開后殼后，優先檢查內部連接線束，ABB機器人維修重點關注液晶屏與主板連接的柔性排線，若排線存在松動，按卡扣導向重新插裝并鎖緊；排線金手指若附著氧化層，用無水酒精棉片輕柔擦拭干凈，待酒精完全揮發后再復位安裝，確保接觸可靠。

背光系統與核心電路是拆機檢修的重點，也是黑屏故障的主要高發區域。強光照射下可模糊看到界面，說明主板信號傳輸正常，故障根源在背光部分。拆解后檢查背光升壓模塊，通過萬用表測量輸入與輸出電壓，若無電壓輸出或數值偏離標準范圍，需更換同型號升壓模塊；LED燈條損壞同樣會導致背光失效，部分型號燈條可單獨拆卸更換，操作時注意對齊排線接口，避免強行插拔造成針腳損壞。主板電路故障需重點觀察核心芯片外觀，若存在燒焦、鼓包痕跡，或電容出現漏液現象，需借助專業設備檢測修復，不具備維修條件時直接更換主板更具性價比。



連接線束故障易被忽略，卻也是黑屏的常見誘因，需單獨開展針對性排查。示教器連接線長期處于彎折、拉扯狀態，內部線芯可能出現斷裂，外觀無明顯破損但信號傳輸中斷。可更換備用同規格連接線測試，若更換后黑屏現象消失，說明原線纜已損壞，更換新線纜后需做好固定，避免過度彎折，確保線纜彎折半徑符合設備規范。接口針腳若出現彎曲、氧化，也會導致接觸不良，用細針輕輕矯正彎曲針腳，再用無水酒精清潔氧化部位，待完全干燥后插裝到位，確保接口接觸穩定。



系統級故障引發的黑屏，需通過軟件層面的復位與數據還原處置。因示教器與控制柜通訊中斷導致的黑屏，先檢查網線連接狀態，重新插拔后配置對應IP地址與通訊協議，確保二者通訊正常。若為系統文件損壞引發的黑屏，需進入IRC5控制柜安全模式，調用近期無故障的備份數據執行系統恢復，盡量避免恢復出廠設置，防止自定義參數與程序丟失。系統還原完成后重啟設備，逐一測試示教器屏幕顯示、觸摸靈敏度及按鍵響應功能，確認各項操作無異常，方可投入正常使用。



維修完成后必須開展全面的功能驗證與安全檢查，杜絕二次故障發生。通電后先測試基礎顯示功能，核查屏幕清晰度、背光亮度調節范圍，確保無黑屏、閃屏現象，觸摸操作與按鍵響應精準靈敏。隨后執行空載調試，通過示教器控制機器人各軸完成全行程運動，觀察運行過程中屏幕顯示是否穩定，通訊是否持續正常。同時檢查連接線束固定狀態，確保接口鎖緊牢固、線纜排布合理，避免作業中因振動、拉扯再次引發故障。



常態化預防性維護，是降低IRC5示教器黑屏故障發生率的關鍵。定期清理示教器接口與連接線表面的粉塵、油污，避免堆積物導致接觸不良；每月對線纜進行全面檢查，重點關注彎折頻繁部位的磨損情況，及時做好防護處理，老化線纜盡早更換。每季度開展一次系統維護，備份核心參數與程序，同步核查固件版本，及時升級修復已知漏洞。優化作業環境，控制車間濕度在合理范圍，遠離強電磁干擾源，減少環境因素對內部電路的影響，延長示教器使用壽命。



ABB機器人IRC5示教器黑屏故障維修，核心在于搭建“誘因溯源-應急處置-精準檢修-驗證防護”的完整體系。ABB機器人維修人員需熟悉IRC5示教器的內部結構與運行邏輯，不被故障表象誤導，結合場景細節鎖定核心問題。既要靈活運用測量工具與專用軟件高效解決硬件、軟件故障，又要注重操作規范性與全流程防護。通過科學的維修流程與常態化維護，快速恢復設備功能，最大限度縮短非計劃停機時間，保障機器人整機運行的穩定性與持續性。
